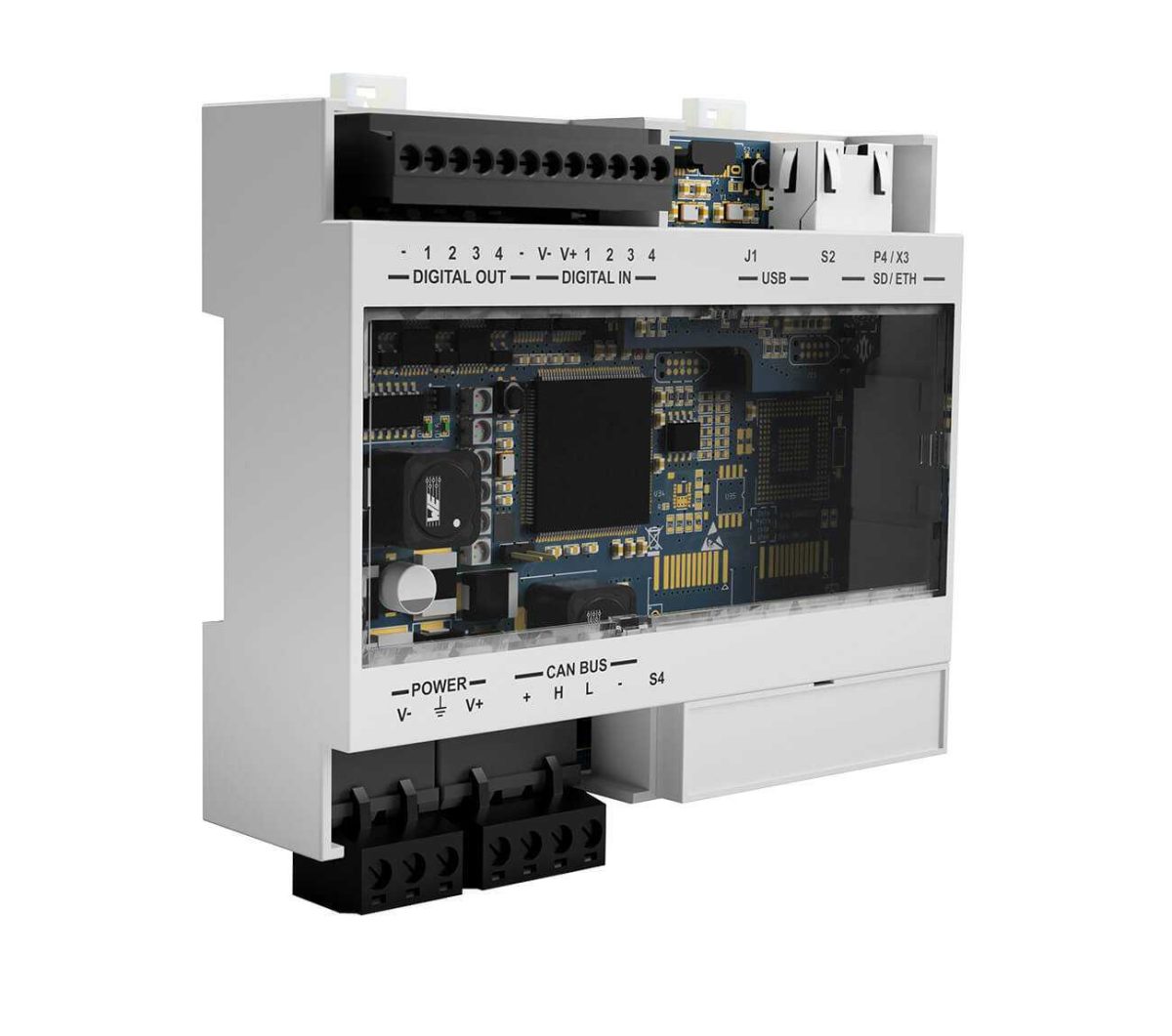

C202
MODBUS
MODBUS

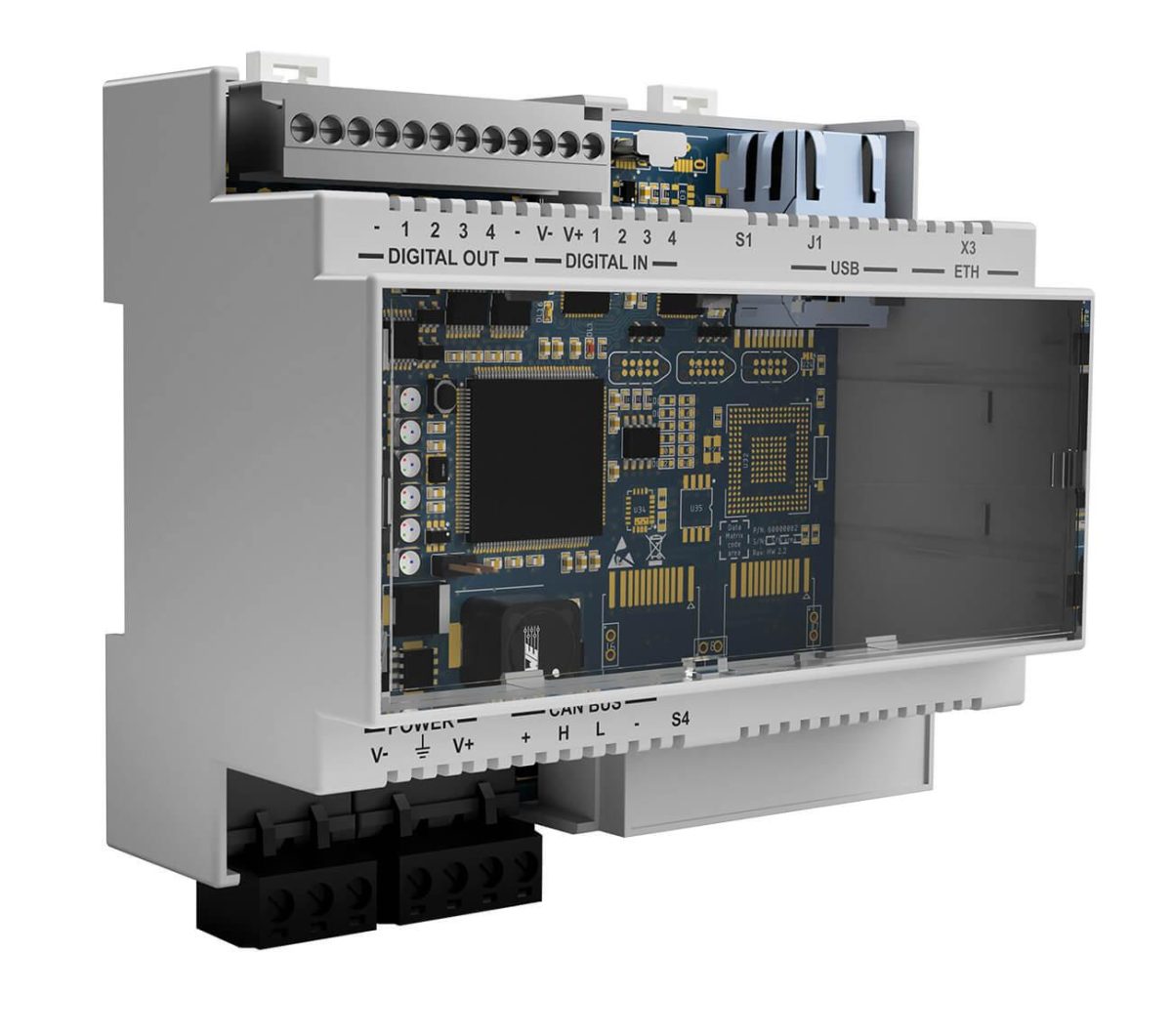

C202 besitzt sowohl USB- als auch Ethernet
Kommunikationsschnittstellen und bietet lokale und ferngesteuerte Konfigurationsmöglichkeiten (MODBUS und digitale E/A).

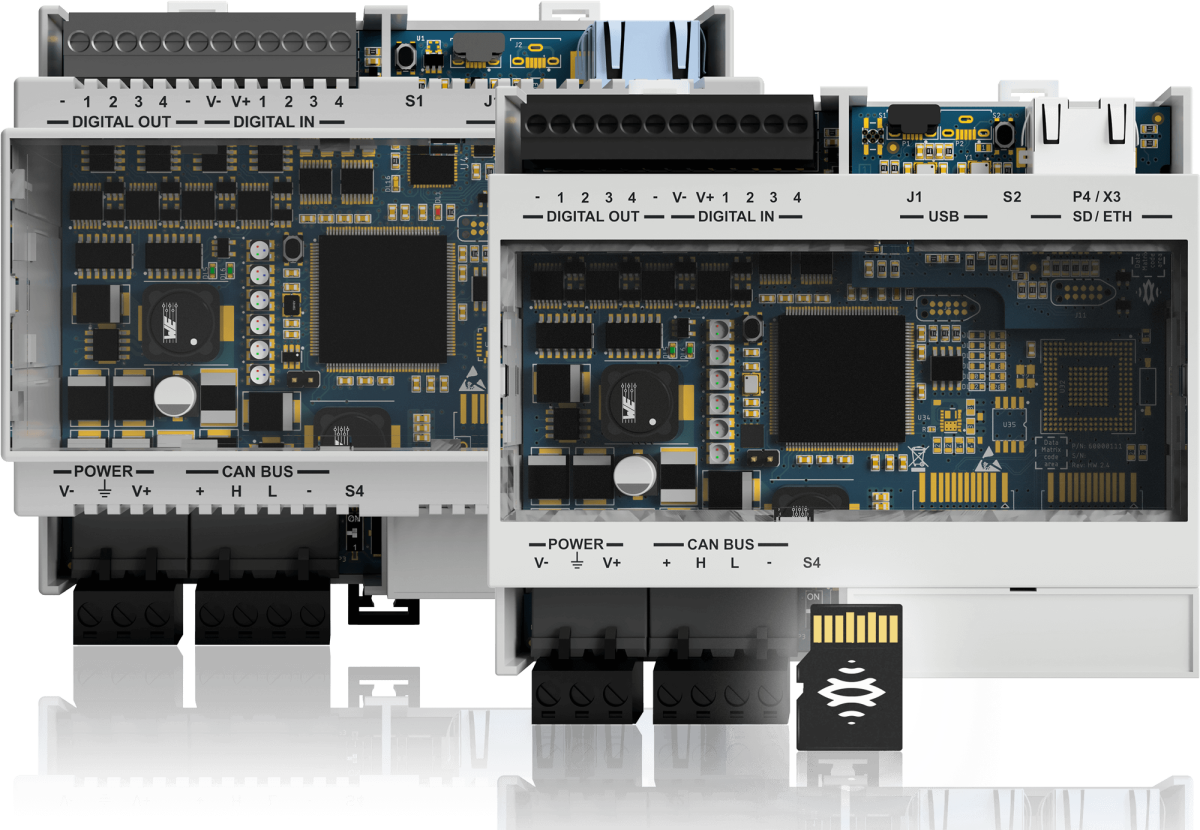

Die neue Firmware ist da
Steuerungseinheiten sind in verschiedenen Ausführungen erhältlich (Core und eXtended). Die eXtended Line unterstützt die neuen erweiterten Funktionen, sowie die S202A-Sensoren und das Inxpect Safety Studio.
| Produkt | Teilenummer |
|---|---|
|
C202A-X1
|
90303011.2B0 |
|
C202B-X1

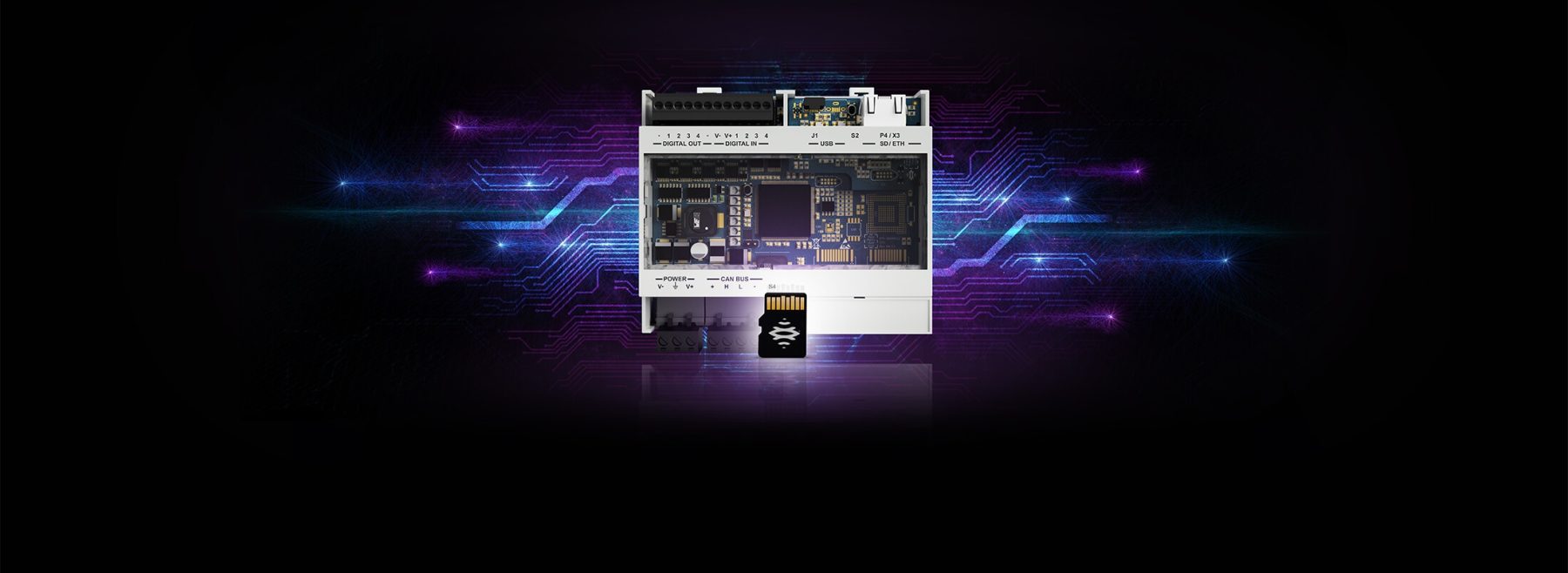

Mit SD
|
90303111.2B0 |
Inxpect Catalogue
Holen Sie sich den Inxpect Katalog, um alle Informationen und Einzelheiten über unsere Produkte zu erfahren.
Lernen Sie, wie einfach es ist, unsere Produkte einzurichten.
Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Radar Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten. Video-Tutorials anschauenLernen Sie, wie einfach es ist, unsere Produkte einzurichten. Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Radar Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten.
Mit dem C201 PROFIsafe ist es möglich, das Erfassungsfeld dynamisch zu ändern, indem in Echtzeit eine der 32 verfügbaren Konfigurationen ausgewählt wird. Diese Funktion ist besonders nützlich bei mobilen Anwendungen, wie AGV (Autonomous Guided Vehicles) und MIR (Mobile Industrial Robots) Anwendungen.
Fernkonfiguration und -verwaltung, geschützt durch Cybersicherheitsprotokolle nach Industriestandard.
Zwei zweikanalige Eingänge, die die folgenden Funktionen unterstützen:
- Wiederanlaufsignal
- Muting-Signal
- Dynamische Konfigurationsumschaltung
- Systemwiederherstellung
- Stoppsignal
Die folgenden Funktionen können auch als Einzelkanal verwendet werden:
- Wiederanlaufsignal
- Systemwiederherstellung
Zwei zweikanalige Sicherheitsausgänge für das Erfassungssignal, entweder für ein oder mehrere Erfassungsfelder oder vier digitale OSSD-Ausgänge, die einzeln verwendet werden (nicht sicher) und wie folgt konfiguriert werden können:
- Systemdiagnose-Signal
- Neustart-Rückmeldesignal
- Muting-Freigabe-Rückmeldesignal
Das System kann so konfiguriert werden, dass es die Funktion eines oder mehrerer Sensoren vorübergehend überbrückt werden, um einen Alarmzustand zu vermeiden, wenn sich eine Bewegung in deren Sichtfeld befindet.
Maximale Flexibilität.
Eine Steuereinheit, von einem bis sechs Sensoren: klein bis groß, einfach bis komplex, eine Lösung für jede Anforderung.
- Die automatische Hintergrund-Erkennung und -Entfernung ermöglicht es dem System, sich an sich ändernde Bedingungen im Arbeitsbereich anzupassen.
- Die mit dem System mitgelieferte Software stellt verschiedene Konfigurationsmöglichkeiten bereit: automatisch - mit Assistent für einfach geformte Bereiche und manuell für die Überwachung komplexerer Bereiche.
- Programmierbare Muting-Funktion: ermöglicht das Festlegen von Bereichen mit unterschiedlichem Ansprechverhalten, um dem Bedienungspersonal im Bedarfsfall den Zugang zur Maschine unter sicheren Bedingungen zu gestatten.
Technische Details
| Ausgänge | 4 Ausgänge Signalvermittlungsgeräte (OSSDs) oder 2 zweikanalige Sicherheitsausgänge |
| Sicherheitsausgänge | High-Side-Ausgänge (mit erweiterter Schutzfunktion) Max. Spannung: 30 V dc | Max. Strom: 0.4 A | Max. Leistung: 12 W |
| Eingänge | 2 Zweikanal-TYPE3-Digitaleingänge mit gemeinsamem GND 4 einkanalige TYPE 3-Digitaleingänge mit gemeinsamem GND [ab FW 2.0.0] |
| MODBUS-Schnittstelle | Ethernet Schnittstelle für Echtzeit Datenüberwachung |
| Energieversorgung | 24 V dc (20–28 V dc) Maximalspannung: 1 A (kein OSSD) |
| Maximaler Stromverbrauch | 5 W (kein OSSD) |
| Zusammenbau | DIN guide |
| Stärke des Schutzes | IP20 |
| Anschlussklemmen | Sektion: 1 mm2 | Maximalspannung: 4 A mit 1 mm2 Kabeln |
| System Konfiguration | Ethernet, USB |
