S201A-W
Corridor FOV
Corridor FOV
Erweitertes Sichtfeld (asymmetrisches oder korridor förmiges Sichtfeld)
für eine größere Modularität für alle industriellen Anwendungen
0 - 5m
[Mindestabstand. 0.2m]
Horizontalebene: 10-100°
Vertikalebene: 20°

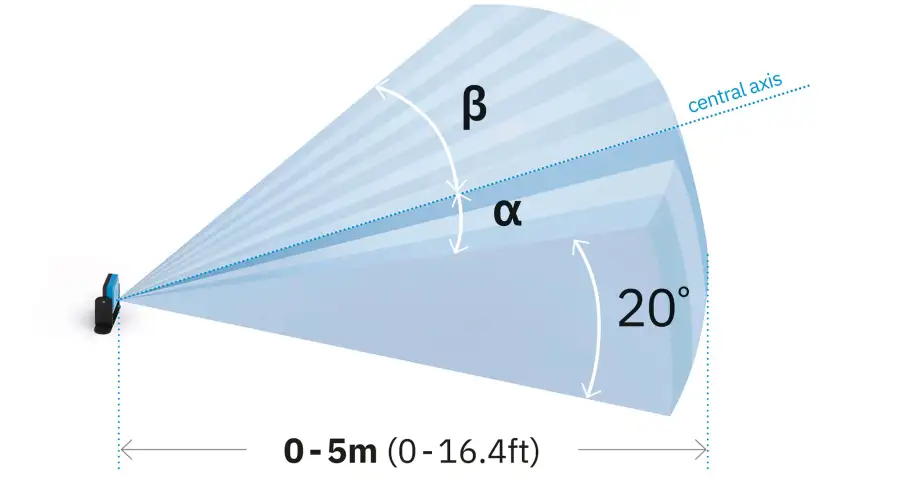

Klassisches Sichtfeld (FOV) (mit symmetrischer oder asymmetrischer Form)
α: 0°-50° β: 0°-50°

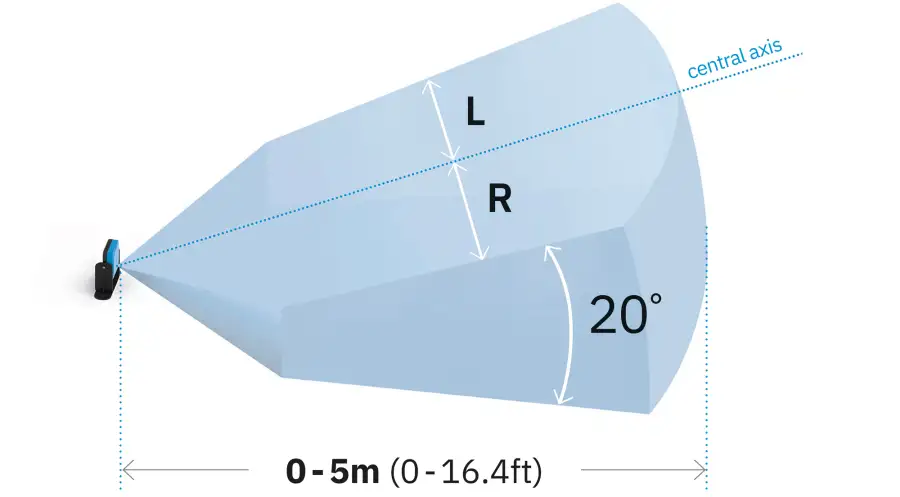

Korridor Sichtfeld (FOV) (mit symmetrischer oder asymmetrischer Form)
L + R ≥ 20cm
Vier unabhängige Erfassungsfelder mit frei einstellbarem Winkel (10°-100°) mit einem maximalen Gesamtabstand von 5 m. Der Öffnungswinkel jedes Feldes ist dynamisch in 5°-Schritten über einen Bereich von 10° bis 100°.

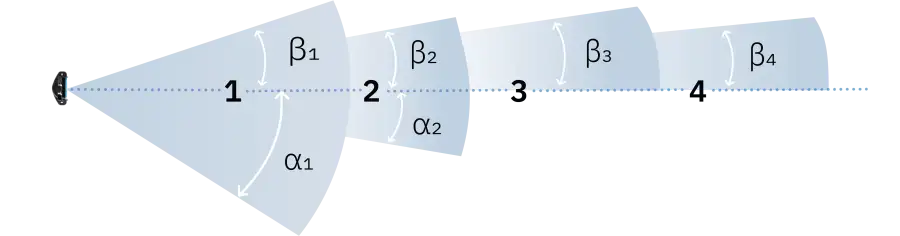

Klassisches Sichtfeld (FOV) (mit symmetrischer oder asymmetrischer Form)
α = β or α ≠ β

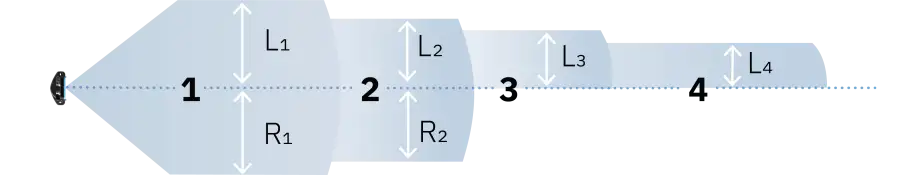

Korridor Sichtfeld (FOV) (mit symmetrischer oder asymmetrischer Form)
L = R or L ≠ R
Lernen Sie, wie einfach es ist, unsere Produkte einzurichten.
Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Radar Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten. Video-Tutorials anschauenLernen Sie, wie einfach es ist, unsere Produkte einzurichten. Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Radar Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten.
Sicherheitsfunktionen
Zugangsschutz
Erste Sicherheitsfunktion: ein virtuelles 3D-Feld mit variabler Öffnung und bis zu vier verschiedenen Erkennungsfelder, die ein sicheres Signal zur Steuerung von Maschinen bereitstellt.
WIEDERANLAUFSPERRE
Zweite Sicherheitsfunktion: sichere Anwesenheitserkennung, um den Wiederanlauf von Maschinen zu verhindern, solange sich Bediener im Gefahrenbereich aufhalten.
Jeder Sensor unterstützt bis zu vier verschiedene Erkennungsfelder in 3D, jeweils mit einem separaten Sicherheitsausgang.
Sie können wählen zwischen einem klassischen Sichtfeld oder einem Korridor Sichtfeld (mit abgeschnittenen Seiten, wo es die Anwendung erfordert), beide können mit symmetrischer oder asymmetrischer Form konfiguriert werden.
Diese Option ermöglicht die Erkennung von statischen Objekten in dem Bereich, in dem die Sicherheitsfunktion zur Verhinderung eines Neustarts aktiviert ist. Auf diese Weise wird verhindert, dass das mobile Fahrzeug neu startet, wenn sich Hindernisse in dem Bereich befinden.
Inxpect Radare sind extrem robust gegen Rauch, Wasserspritzer, Staub und Fertigungsabfälle sowie völlig immun gegen optische Störungen. Dies ermöglicht eine erhebliche Reduzierung von Fehlalarmen.
4s ist die Mindestzeit, die benötigt wird, um die Sicherheitsfunktion der Wiederanlaufsperre auszuführen.
Technische Details
| Frequenz | Millimeterwellen-V-Band: 60 GHz |
| Anschlüsse | Zwei 5-pin M12 Anschlüsse (1 male und 1 female) |
| CAN-Bus-Abschlusswiderstand | 120 Ω (nicht mitgeliefert, zur Installation mit Abschlussstecker) |
| Stromversorgung | 12 V dc ± 20%, durch Steuerungseinheit |
| Energieverbrauch | 2.2 W |
| Stärke des Schutzes | IP67 |
| Betriebstemperatur | von-30 bis +60 °C (-22 bis +140 °F) |
| Gehäusematerial | Sensor: PA66 (vorne) + Aluminium (hinten) | Halterung: PA66 und Glasfaser (GF) |
