S201A-WL
Corridor FOV, 9m range
Corridor FOV, 9m range
Campo visivo a corridoio (con forma simmetrica o asimmetrica) con un range esteso di 9m, per una maggiore modularità per tutte le applicazioni industriali.
0 - 5m
[distanza min config.: 0.2m]
Piano Orizzontale: 10-100°
Piano Verticale: 20°
5 - 9m
Piano Orizzontale: 10-40°
Piano Verticale: 20°

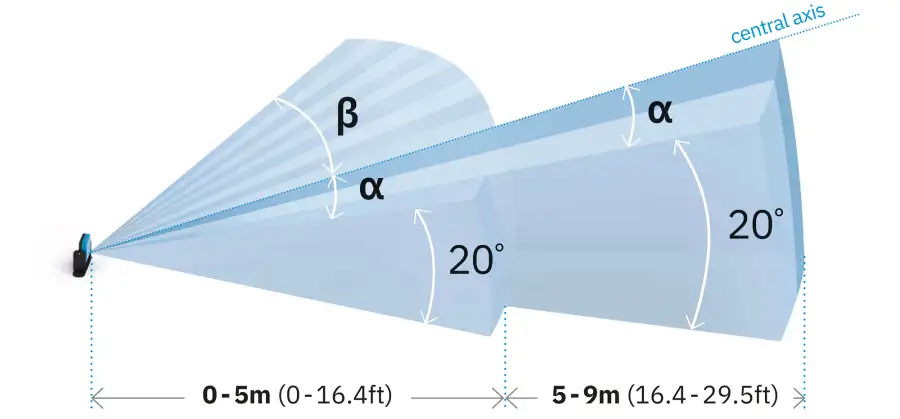

FOV Classico (con forma simmetrica o asimmetrica)
[0-5m] α: 0°-50° β: 0°-50°
[5-9m] α: 0°-20° β: 0°-20°

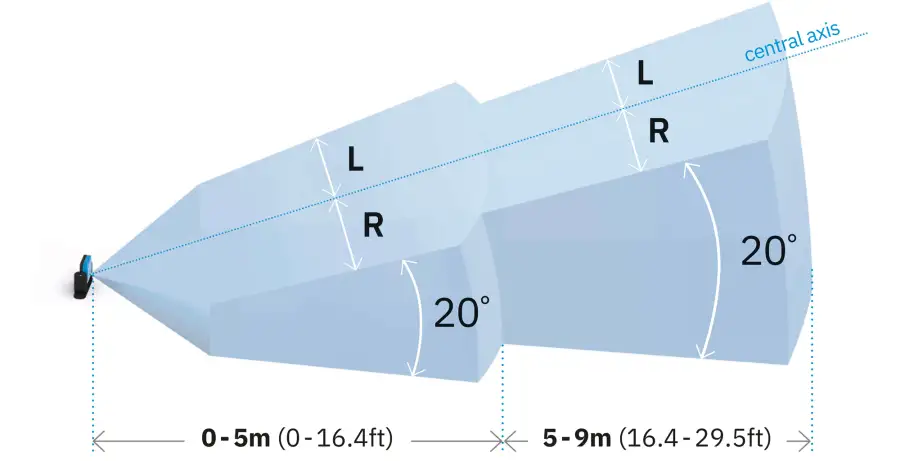

FOV Corridoio (con forma simmetrica o asimmetrica)
[0-5m] L + R ≥ 20cm
[5-9m] L + R ≥ 30cm
Quattro aree di rilevamento indipendenti con angoli modificabili a piacere (vedi sotto) e con una distanza totale massima di 9 m. L’apertura di ogni campo è regolabile dinamicamente con incrementi di 5° in un range compreso tra 10° e 100° (0.5 - 5 m) e in un range compreso tra 10° e 40° (5 - 9 m).

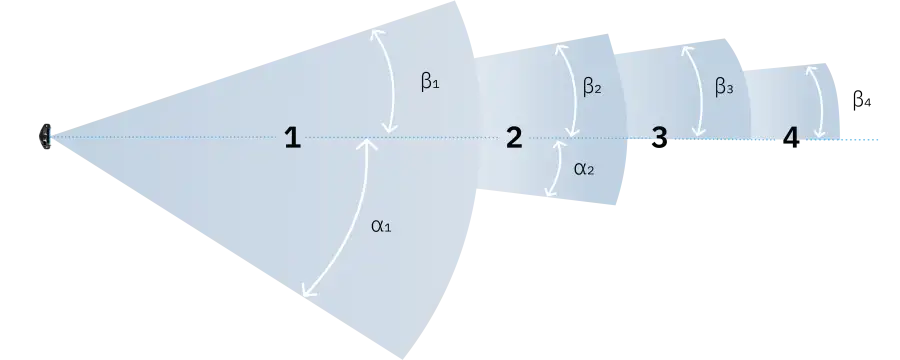

FOV Classico (con forma simmetrica o asimmetrica)
α = β or α ≠ β

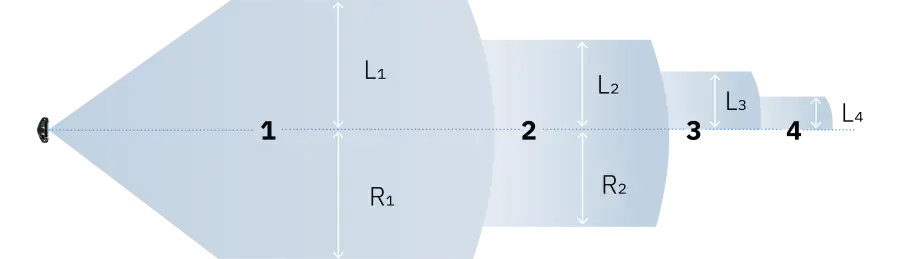

FOV Corridoio (con forma simmetrica o asimmetrica)
L = R or L ≠ R
Scopri come configurare i nostri prodotti
Tutorial veloci per scoprire tutto.
Funzioni di sicurezza
RILEVAMENTO DELL’ACCESSO
Prima funzione di sicurezza: una barriera virtuale 3D dall’apertura configurabile che, con un massimo di quattro diversi campi di rilevamento, fornisce un segnale sicuro per il controllo della macchina.
PREVENZIONE AL RIAVVIO
Seconda funzione di sicurezza: rilevamento sicuro della presenza per impedire il riavvio della macchina quando un operatore si trova nell’area monitorata.
Ogni sensore permette di configurare fino a quattro diversi campi di rilevamento 3D, ciascuno con una propria funzione di sicurezza.
È possibile scegliere di utilizzare un FOV Classico o un FOV Corridoio (con i lati tagliati dove richiesto dall'applicazione). Entrambi sono configurabili con forma simmetrica o asimmetrica.
Questa opzione permette di rilevare gli oggetti statici presenti nell'area in cui è attivata la funzione di sicurezza di prevenzione al riavvio. In questo modo viene impedito al dispositivo mobile di riavviarsi se ci sono ostacoli nell'area.
S201A-WL supporta velocità più elevate: fino a un massimo di 4 m/s. Questa caratteristica è ideale in caso di macchinari di movimentazione terra, nel settore ferroviario, minerario e per l’agricoltura.
L’RCS del target può essere configurato per la sicurezza umana o per prevenire la collisione con altri oggetti. Il rilevamento di un target personalizzato è una funzione di sicurezza che consente di rilevare l’accesso di uno o più oggetti con valori RCS specifici.
Il radar Inxpect è estremamente resistente a fumo, acqua, polvere e sfridi di lavorazione, e, allo stesso modo, è completamente immune ai disturbi ottici. Questo permette una significativa riduzione dei falsi allarmi.
4s è il tempo minimo necessario per eseguire la funzione di sicurezza di prevenzione del riavvio.
Dettagli tecnici
| Frequenza | Banda V delle onde millimetriche: 60 GHz |
| Connettori | 2 connettori M12 a 5 pin (1 maschio e 1 femmina) |
| Resistenza di terminazione CAN bus | 120 Ω (non fornita, da installare con connettore di terminazione) |
| Alimentazione | 12 V dc ± 20%, tramite unità di controllo |
| Consumo | 2.2 W |
| Grado di protezione | IP67 |
| Temperatura d'esercizio | Da -30 a +60 °C |
| Materiale | Scocca sensore: PA66 + Alluminio (retro) | Staffa: PA66 caricato fibra di vetro (GF) |
