S203A-WL
Vertical FOV 12°, 9m range

9m
Range sensor
4s
Restart timeout
4m/s
Max target speed
12°
Vertical plane
RCS
Selectable

Campo de visión tipo pasillo con cobertura angular vertical de 12° y alcance extendido de 9 m, ideal para entornos industriales estrechos y espacios reducidos.

Campo de visión
0 - 5m
[distancia mín. config.: 0.2m]
Plano horizontal: 10-100°
Plano vertical: 12°

5 - 9m
Plano horizontal: 10-40°
Plano vertical: 12°

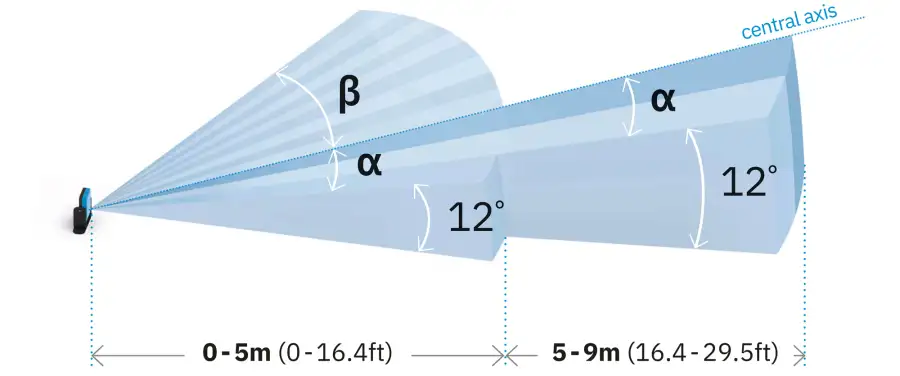

Classic FOV (con forma simmétrica o asimmétrica)
[0-5m] α: 0°-50° β: 0°-50°
[5-9m] α: 0°-20° β: 0°-20°

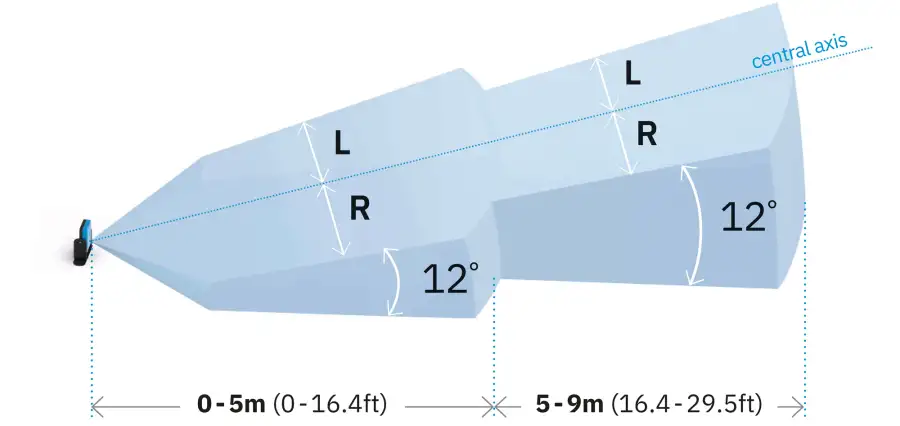

Corridor FOV (con forma simmétrica o asimmétrica)
[0-5m] L + R ≥ 20cm
[5-9m] L + R ≥ 30cm
Cuatro áreas de alarma diferentes
Cuatro áreas de alarma diferentes, con configuración de ángulo regulable y distancia máxima de 9 m. La apertura del campo de visión es seleccionable y dinámicamente ajustable en incrementos de 5° en un rango de 10°-100° (entre 0,5 y 5 m) y en un rango de 10° a 40° (entre 5 y 9 m).

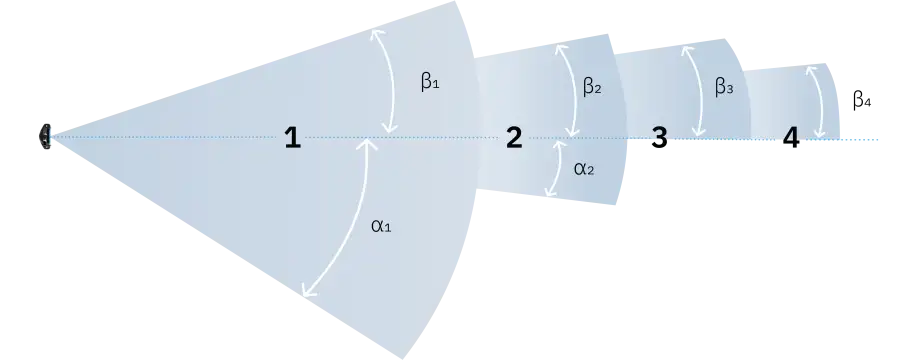

Classic FOV (con forma simmétrica o asimmétrica)
α = β or α ≠ β

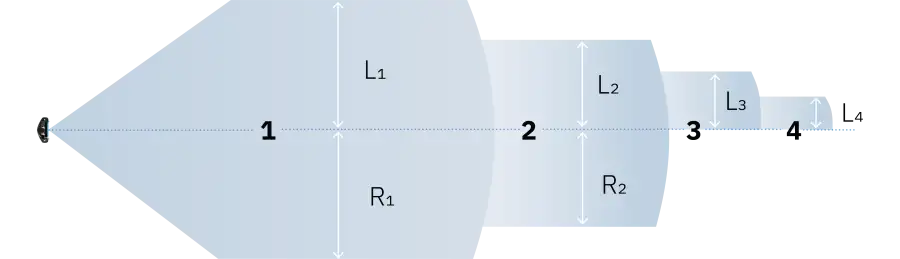

Corridor FOV (con forma simmétrica o asimmétrica)
L = R o L ≠ R

Funciones de seguridad

PROTECCIÓN DE ACCESO

Primera función de seguridad: apertura 3D y variable de la barrera virtual hasta en 4 campos de detección, que proporciona una señal segura para controlar la maquinaria.

REARME SEGURO

Segunda función de seguridad: detección de presencia humana para garantizar que mientras los operarios estén en el área de peligro no se reinicie la maquinaria.

PROTECCIÓN DE ACCESO

Primera función de seguridad: apertura 3D y variable de la barrera virtual hasta en 4 campos de detección, que proporciona una señal segura para controlar la maquinaria.

REARME SEGURO

Segunda función de seguridad: detección de presencia humana para garantizar que mientras los operarios estén en el área de peligro no se reinicie la maquinaria.

Aprenda rápidamente cómo configurar nuestros productos.

Estos breves tutoriales revelan cada aspecto de nuestros radar sensors. Conviértase en un experto en poco tiempo.

CUATRO CAMPOS DE DETECCIÓN CONFIGURABLES

Cada sensor soporta hasta cuatro campos de detección en 3D, cada uno de ellos con una salida de seguridad diferente.

Classic o Corridor FOV

Puedes elegir entre un campo de visión clásico o un campo de visión tipo pasillo (con los laterales recortados según los requisitos de la aplicación), ambos configurables con forma simétrica o asimétrica.

Cobertura angular vertical: 12°

El S203A-WL tiene una cobertura angular vertical de solo 12° (no 20° como los sensores anteriores). Por eso, es el sensor que mejor se adapta a los vehículos guiados autónomos (AGV).

Detección de objetos estáticos

Esta opción permite detectar objetos estáticos en el área donde está activada la función de seguridad de prevención del rearme. Al hacerlo, evita que el vehículo o dispositivo móvil se rearme cuando hay obstáculos en el área.

VELOCIDAD

El S203A-WL admite velocidades más rápidas, de hasta un máximo de 4 m/s. Esta característica se requiere en sectores como el de cantera, ferrocarril, minería y agricultura.

RCS SELECCIONABLE

El RCS del objetivo se puede seleccionar para la seguridad humana o evitar la colisión con otro objeto. La detección del objetivo personalizada es una función de seguridad que permite detectar el acceso de uno o más objetos con valores RCS específicos.

RESISTENTE A LAS PERTURBACIONES AMBIENTALES

Los radares de Inxpect son extremadamente resistentes al humo, salpicaduras de agua, polvo y escombros, así como completamente inmunes a las perturbaciones ópticas. Esto permite una reducción significativa de las falsas alarmas.

TIEMPO DE REARME

4s es el tiempo mínimo necesario para realizar la función de seguridad de Prevención de rearme.

Detalles técnicos

RADAR SENSOR 200 SERIES (S203A-WL)
Frecuencia Banda V, frequencia 60 GHz
Conectores 2 conectores M12 de 5 pines (1 macho y 1 hembra)
Resistencia Bus CAN 120 Ω (no suministrado, para instalaciónes con el conector terminal)
Alimentación 12 V dc ± 20%, a través de la unidad de control
Consumo 2.2 W
Grado de protección IP67
Temperatura de funcionamiento De -30 a +60 °C (de -22 a +140 °F)
Material Caja del sensor: PA66 + Aluminio (detrás) | Soporte: PA66 y fibra de vidrio (GF)

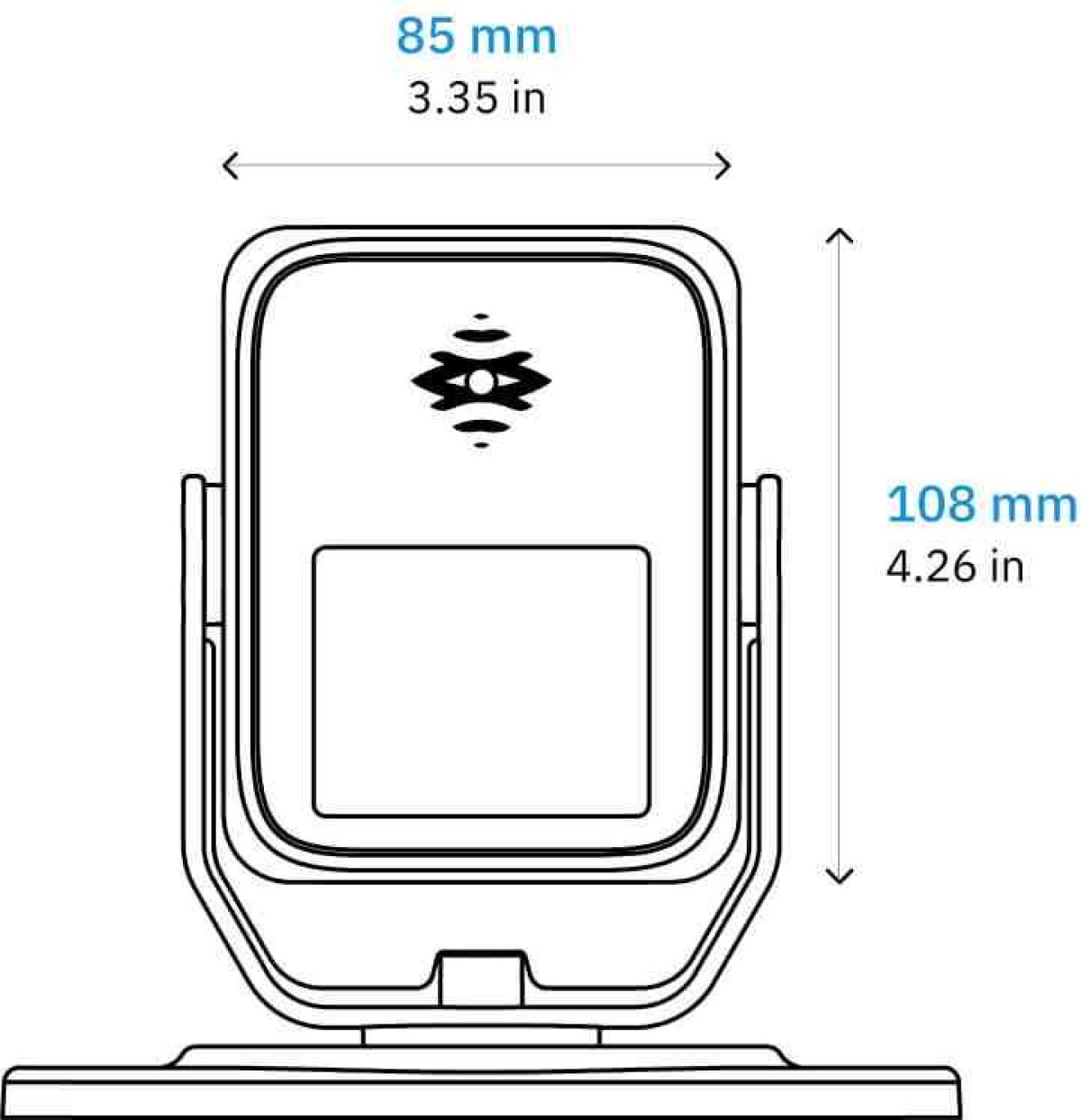

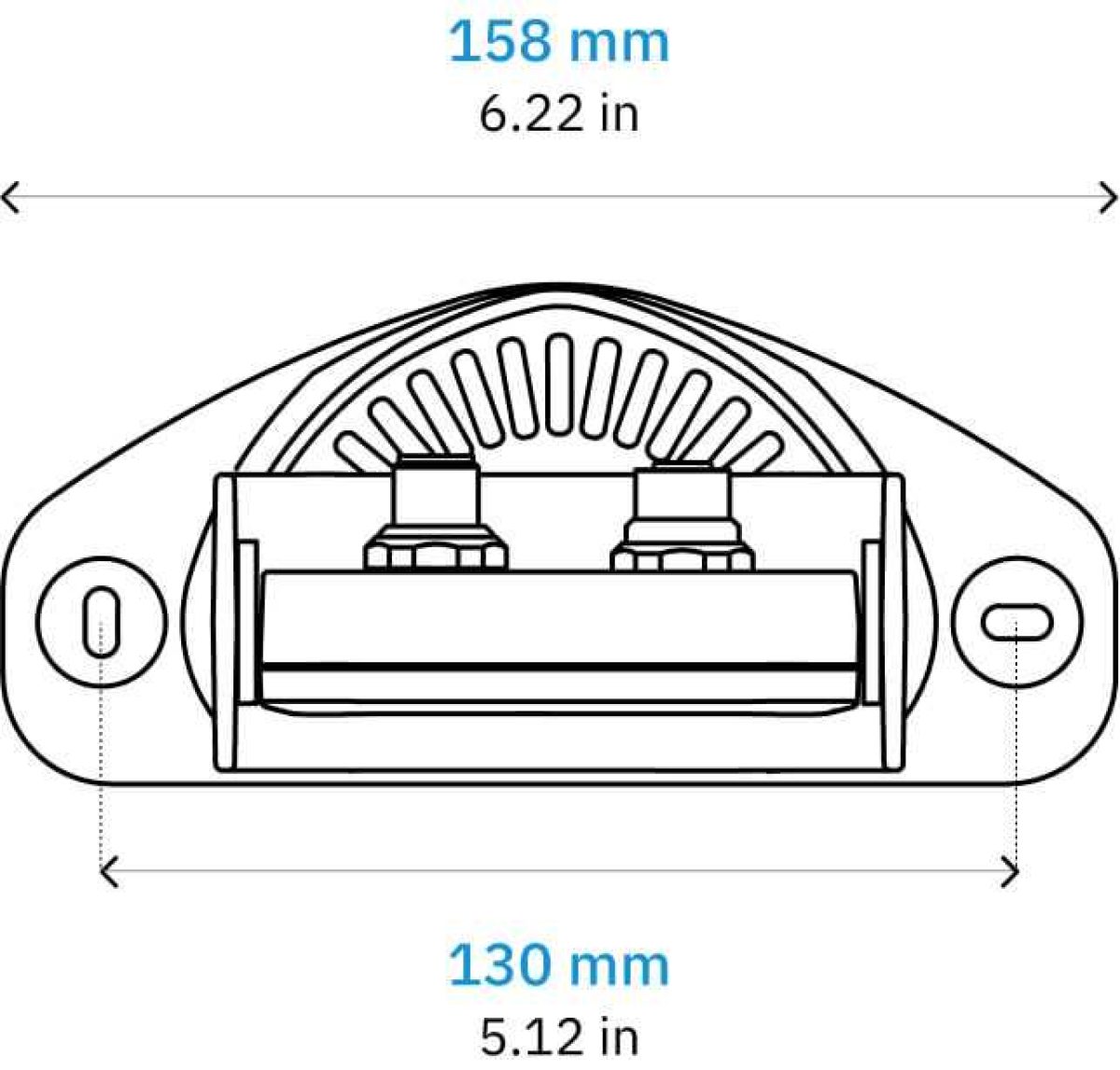

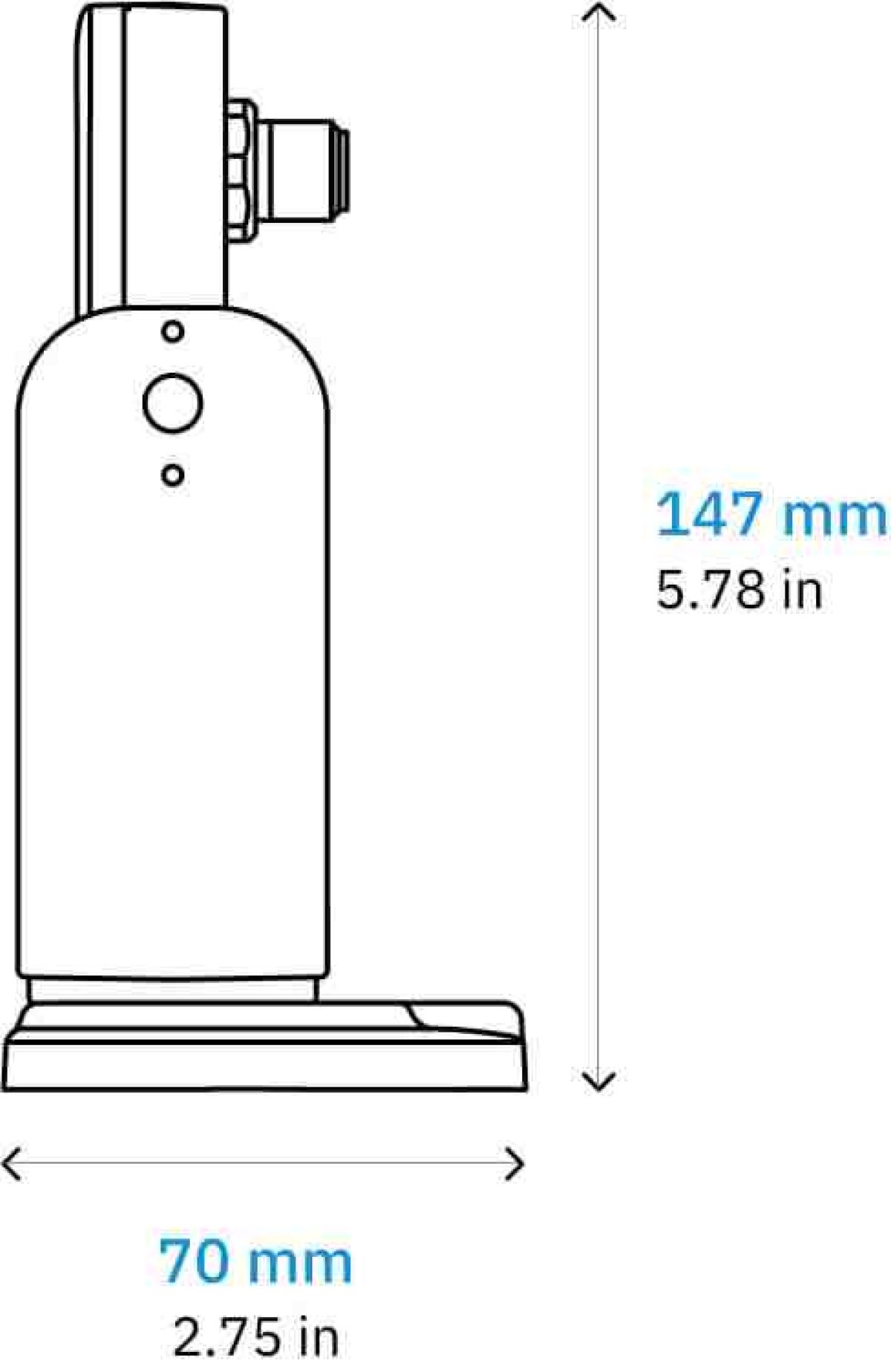

Dimensiones
Sensing field
3 axes adjustment
techDetailsDraws.block3.image-alt
